Fluke i430 Flex -virtapihti

Nopea ja helppo asentaa





Fluke i430 Flex on Rogowskin periaatteella toimiva AC-virtapihti. Se on taipuisa ja kevyt, joten sen voi asentaa helposti ja nopeasti hankaliinkin paikkoihin. Pihti ei tarvitse paristoja tai ulkoista virtalähdettä.

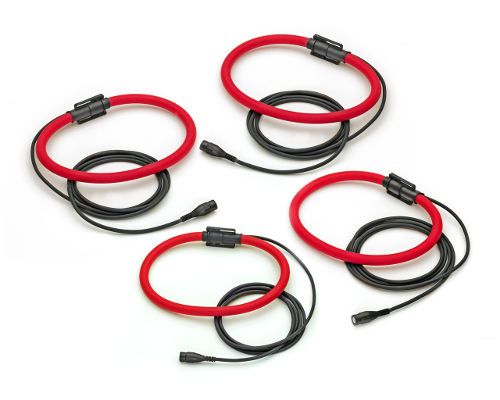

Pihdistä on saatavana myös 4 kpl pakkaus suurten virtojen mittaamiseen. Pakkaus on erinomainen lisävaruste esimerkiksi kolmivaiheisiin mittalaitteisiin (kuten Fluke 430-sarja). Taipuisat pihdit asettuvat helposti erilaisten virtakiskojen ja paksujen tai vaikeasti tavoitettavien johtimien ympärille.



Tekniset tiedot:

Muut tiedot

Mittapään ja kaapelin materiaali



 TPE-kumi, vahvistettu eristys



 UL94 V-0, väri: PUNAINEN Munsell 7.5



 R 1/14

Liitoksen materiaali



 Polypropeeni, UL94 V-0

Mittapään kaapelin pituus



 610 mm

Mittapään kaapelin halkaisija



 12,4 mm

Mittapään kaapelin taivutussäde



 40 mm

Liitäntäkaapelin pituus



 2,5 m, RG58

Liitin



 BNC-liitin

Mittausalue



 -20...+90 °C

Säilytyslämpötila



 -40...+105 °C

Käyttökosteus



 15 %...85 % (tiivistymätön)

Suojausluokitus (mittapää)



 IP41



Tekniset tiedot

Virta-alue



 3000 A AC RMS

Lähtöjännite (@1000 ARMS, 50 Hz)



 85 mV

Tarkkuus



 ±1 % lukemasta



 (25 °C, 50 Hz)

Lineaarisuus (10 %...100 % alueesta)



 ±0,2 % lukemasta

Häiriö (10 Hz...7 kHz)



 1,0 mV ACRMS

Lähtöimpedanssi



 82 Ω vähintään

Kuormituksen impedanssi



 50 kΩ

Sisäinen vastus 100 mm silmukkapituutta kohti



 10,5 Ω ±5 %

Kaistanleveys (-3 dB)



 10 Hz...7 kHz

Vaihevirhe (45...65 Hz)



 ±1°

Asentoherkkyys



 Enintään ±2 % lukemasta

Lämpötilakerroin



 Enintään ±0,08 % lukemasta °C kohti

Työskentelyjännite (katso kohta Turvallisuusstandardit)



 1000 V AC RMS tai DC (mittapää)



 enint. 30 V (lähtö)



Turvallisuustiedot

Turvallisuusstandardit



 BS EN 61010-1 2001



 BS EN 61010-2-032 2002



 BS EN 61010-031 2002, 1000 VRMS, luokka III, ympäristöhaittaluokka 2



 Mittapäätä saa käyttää eristämättömissä johtimissa enintään 1000 V:n ACRMS- tai DC-jännitteellä ja alle 1 kHz:n taajuudella.



 Huomaa, että tämä mittapää on tarkoitettu käytettäväksi Fluke 435 -analysaattorin kanssa, jos sitä käytetään muiden tuotteiden kanssa



 lähdön ja maadoituksen välinen turvarajoitus on 600 V ACRMS tai DC.
