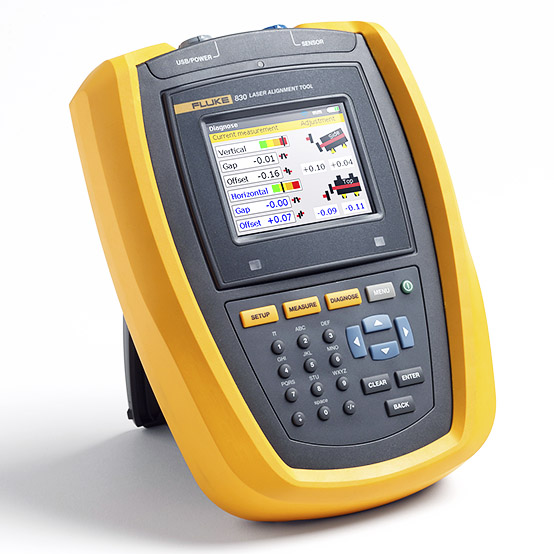

Fluke 830 akselin laserlinjauslaite

Ihanteellinen työkalu pyörivien akselien tarkkuuslinjaukseen



Mikäli pyörivien koneiden akselit eivät ole linjassa, voit menettää vuosittain tuhansia euroja laakereiden ja muiden osien korjauskuluina ja koneiden seisokkeina – samalla koneiden käyttöikä lyhenee.

Fluke 830 on helppokäyttöinen työkalu, jolla saat pelkän datan sijaan tarkkoja vastauksia. Näet suoraan laitteen näytöltä mittaustulokset ja tarvittavat pysty- ja vaakakorjaukset. Et tarvitse linjauksesta erikoistietoja ja taitoja.

Koneiden seisominen on kallista. Siksi testien toistettavuus on tärkeää. Fluke 830 käyttää patentoitua tarkkuuslaserjärjestelmää, jolla saat tarkat ja toistettavat mittaustulokset. Voit olla varma, että olet kohdistanut huomiosi oikeisiin ongelmiin.



Ominaisuudet:

  • Yhden laserin mittausteknologia: vähemmän välyksistä johtuvia heittoja eli tarkempi mittausdata
  • Opastava näyttö: nopeuttaa ja helpottaa käyttöä
  • Kompassimittausmoodi: tekee mittauksista joustavia mutta luotettavia ja toistettavia
  • Koneen dynaaminen toleranssitarkistus: mittaustulosten jatkuva arviointi, jonka avulla tiedät toimiiko kone toivotuissa rajoissa
  • Laajennettu mittaustoiminto: käsittelee suuria linjausvirheitä kasvattamalla virtuaalisesti lasertunnistimen kokoa
  • Mittausdatan suojaus ja automaattinen tallennus varmistavat, että tiedot pysyvät tallessa ja saat ne silloin kun tarvitset niitä
  • Kestävä: suojausluokka IP65, sensorilla IP67



Tekniset tiedot (englanniksi):

Computer

CPU

Intel XScale PXA270 running at 312 MHz

Memory

64 MB RAM, 64 MB flash

Display

Type: TFT, transmissive (sunlight-readable), 65,535 colors, backlit LED

Integrated light sensor for automated adjustment of the brightness to the display according to the lighting conditions which extends battery life

Resolution: 320 x 240 pixel;
Dimensions: 89 mm (3.5 in) diagonal

Keyboard elements: Setup, measure, diagnose, menu, clear, enter, back keys, navigation cursor cross, alphanumeric keyboard and on/off button

LED indicators

Multicolor LED for laser status and alignment condition

Multicolor LED for battery status

Power supply

Integrated Lithium-ion polymer rechargeable battery: 7.4 V/ 2.6 Ah (for optional computer) with typical operating time of 17 hours (based upon an operating cycle of 33% measurement, 33% computation and 33% 'sleep' mode)

External interface

USB host and USB device (slave)

Integrated wireless communication, Class 1, transmitting power 100 mW

RS232 (serial) for sensor

AC adapter/charger socket

Environmental protection

IP 65 (dustproof and water spray resistant), shockproof

Relative humidity 10% to 90%

Operating temperature

-10°C to 50°C (14°F to 122°F)

Storage temperature

-20°C to 60°C (-4°F to 140°F)

Dimensions

220 mm x 165 mm x 45 mm (8.7 in x 6.5 in x 1.8 in)

Weight

742 g (1.64 lb)

Sensor

Measurement principle

Coaxial, reflected laser beam

Environmental protection

IP 67 (submersible, dustproof)

Ambient light protection

Yes

Storage temperature

-20°C to 80°C (-4°F to 176°F)

Operating temperature

0°C to 55°C (32°F to 131°F)

Dimensions

107 mm x 70 mm x 49 mm (4 1/4 in x 2 3/4 in x 2 in)

Weight

177 g (6 1/2 oz)

Laser

Type: Ga-Al-As semiconductor laser

Wavelength (typical) 675 nm (red, visible)

Safety class: Class 2, FDA 21 CFR 1000 and 1040

Beam power: < 1 mW

Safety precautions: Do not look into laser beam

Detector

Measurement area: unlimited, dynamically extendible
(U.S. Patent 6,040,903)

Resolution: 1 μm; Accuracy (avg): > 98%

Inclinometer

Measurement range: 0° to 360°; Resolution: < 1°

Prism

Type

90° roof prism; Accuracy (avg): > 99%

Environmental protection

IP 67 (submersible, dustproof)

Operating temperature

-20°C to 60°C (-4°F to 140°F)

Storage temperature

-20°C to 80°C (-4°F to 176°F)

Dimensions

100 mm x 41 mm x 35 mm (4 in x 1 5/8 in x 1 3/8 in)

Weight

65 g (2 1/2 oz.)

Carrying case

Dimensions

565 mm x 343 mm x 127 mm (22 1/4 in x 13 1/2 in x 5 in)

Weight, including all standard parts

5.6 kg (12.3 lb)
