Fluke 1760 – kolmivaiheinen sähkönlaadun tallennin (Topas)

Suunniteltu vaativaan sähkönlaadun testaukseen

Fluke 1760 on luokan A mukainen kolmivaiheinen sähkönlaadun tallennuslaite analysointiin ja yhdenmukaisuustestaukseen.

Laite on täysin IEC 61000-4-30 luokka A -yhteensopiva. Fluke 1760 on suunniteltu vaativaan teollisuuden sähkönjakelujärjestelmien pien- ja keskijänniteverkkojen testaukseen ja analysointiin. Laitteen mittausasetukset, algoritmit ja raja-arvot voidaan mukauttaa halutulla tavalla, jolloin laite kerää käyttäjän valitsemista parametreista kattavat perustiedot.

Sovellukset:

Yksityiskohtainen häiriöanalyysi – suorita huippunopeuden transienttien analysointi ja paljasta laitteistovian syy korjausta ja ennalta ehkäisevää huoltoa varten. Fast transient -optio 6 000 V:n mittausalueella mahdollistaa erittäin nopeiden impulssien, kuten salamaniskujen, tallentamisen
Luokka A -yhteensopiva sähkönlaadun tarkastaminen – määritä sähkönlaatu sähkön syöttöpuolen mittauksissa. Luokka A -yhteensopivuuden ansiosta Fluke 1760:lla tehdyt tarkastukset ovat kiistattomia
Useiden paikkojen tapahtumien vertailu – GPS-aikasynkronoinnin avulla käyttäjät voivat havaita nopeasti, esiintyikö vika ensin laitoksessa vai sen ulkopuolella
Galvaaninen erotus ja DC-kytkentä – erilaisten sähköjärjestelmien täydellinen mittaaminen. Esimerkiksi UPS-järjestelmien vianhaku tallentamalla samanaikaisesti akkujännitettä ja syöttöä
Sähkönlaadun ja kuormituksen tutkiminen – vahvista sähkönlaadun lähtökohdat ennen kriittisen järjestelmän asentamista ja varmista järjestelmän kapasiteetti ennen kuorman lisäämistä

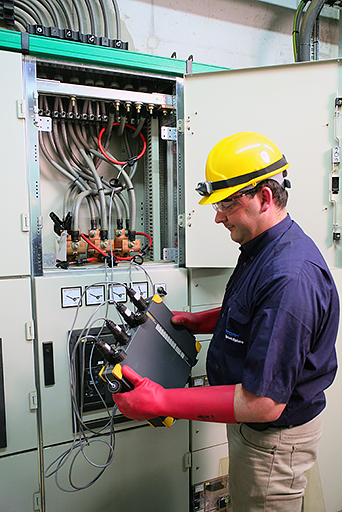

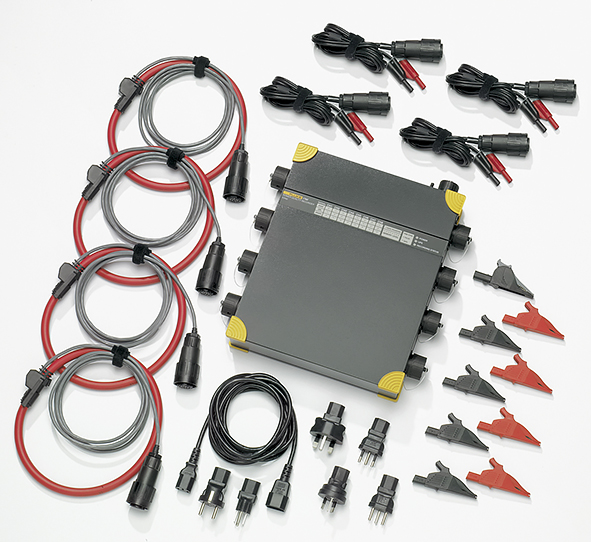

Laitteesta on valittavissa 4 eri mallia: Fluke 1760 Basic; Fluke 1760TR Basic; Fluke 1760; sekä Fluke 1760TR.

Toiminnot:

Täysin luokka A -yhteensopiva: Testauksia voidaan suorittaa täysin kansainvälisen IEC 61000-4-30 luokan A standardin mukaisesti
GPS-aikasynkronointi: Tietoja voi verrata toisten laitteiden tapahtumiin ja tietosarjoihin tarkan aikasynkronoinnin ansiosta
Joustavat ja täysin konfiguroitavissa olevat raja-arvot ja skaalauskertoimet: Käyttäjä voi paikallistaa haluamiaan ongelmia määrittämällä yksityiskohtaiset paikallistamiskriteerit ja häiriöiden tallentamiset
UPS-varavirtalähde (40 minuuttia): Yksikään tärkeä tapahtuma ei jää huomaamatta: voit tallentaa jopa häiriöiden ja katkosten alkamis- ja päättymisajankohdat
Aaltomuotojen tallennus (10 MHz, 6 000 Vpk): Näet yksityiskohtaiset tiedot lyhyistäkin tapahtumista
2 Gb:n tallennusmuisti: Mahdollistaa useiden sähkönjakelujärjestelmän parametrien samanaikaisen ja pitkäaikaisen tallentamisen
Sisältää kattavan ohjelmiston: Ohjelmistolla luot kätevästi käyriä, tilastollisia esityksiä ja raportteja, sekä valvot tietoja reaaliajassa online-tilassa
Plug and play: Nopea käyttöönotto automaattisella virtapihtien tunnistuksella ja käynnistyksellä. Virtapihdit ottavat virtansa suoraan laitteesta eivätkä tarvitse erillisiä paristoja
Kestävä, suunnittelu kenttäolosuhteita varten: eristetty kotelo ilman liikkuvia osia takaa luotettavat mittaukset lähes kaikissa olosuhteissa

Fluke 1760-mallien ominaisuudet:

Tuotteen ominaisuudet	Fluke 1760 Basic	Fluke 1760TR Basic	Fluke 1760	Fluke 1760TR:
EN50160-standardin mukaiset sähkönlaadun tilastoinnit	•	•	•	•
Jännitehäiriöluettelo (jännitekuopat ja -kohoumat, katkokset)	•	•	•	•
Jatkuva tallennus:
Jännite	•	•	•	•
Virta	•	•	•	•
Teho P, Q, S	•	•	•	•
Tehokerroin	•	•	•	•
kWh	•	•	•	•
Välkyntä	•	•	•	•
Epäsymmetria	•	•	•	•
Taajuus	•	•	•	•
Jännitteiden ja virtojen harmonisten yliaaltojen mittaukset 50. harmoniseen asti / epäharmoniset	•	•	•	•
Harmoninen kokonaissärö (THD)	•	•	•	•
Verkon signaalijännitteet	•	•	•	•
Liipaistut mittaukset	•	•	•	•
Online-tila (oskilloskooppi, transientit ja häiriöt)	•	•	•	•
Nopeiden transienttien analysointi 10 MHz:iin asti		•		•
4 jännitemittapäätä (600 V)			•	•
4 kahden alueen lenkkivirtapihtiä (1000 A/200 A AC)			•	•
GPS-aikasynkronoinnin vastaanotin			•	•
Muisti	2 Gb:n Flash-muisti

Tekniset tiedot:

Yhteenveto mittaustoiminnoista

Tilastollinen arviointi

Sähkönlaadun tilastointi EN50160-standardin ja DISDIP-taulujen (esim. ITIC, CEBEMA, ANSI) mukaan.

Tapahtumaluettelo

	Jännitekuopat/-kohoumat ja katkokset havaitaan ja tallennetaan tapahtumaluetteloon. Lisäksi jokainen liipaisimen painallus tallentuu tapahtumana luetteloon.
	Tapahtumaluettelossa näkyvät tapahtuman tarkka aika, kesto ja laajuus. Tapahtumat voidaan luokitella useiden tekijöiden mukaan, ja haluttuja tapahtumia voidaan tarkastella käyrinä.
	RMS-arvoja, transientteja ja nopeita transientteja voi tallentaa liipaisimella.

Jatkuva tallennus

	Fluke 1760 tallentaa RMS-arvot ja vastaavat minimi- ja maksimiarvot seuraaville:
	• Jännite
	• Virta
	• Teho P, Q, S
	• Tehokerroin
	• kWh
	• Välkyntä
	• Epäsymmetria
	• Taajuus
	• Harmoniset/epäharmoniset
	jatkuvasti seuraavissa aikaryhmissä:
	Päivä
	10 minuuttia
	Vapaa jakso, esimerkiksi: 15 min, 2 h

Liipaistut mittaukset

RMS:	Aikaryhmä voidaan säätää seuraaville väleille: 10 ms (1/2 jaksoa), 20 ms (1 jakso), 200 ms (10/12 jaksoa) tai 3 s (150/180 jaksoa).
	RMS-arvo, harmoniset ja epäharmoniset lasketaan samaan aikaan kuin taajuus.
	Perusaika harmonisille ja epäharmonisille on 200 ms.
Oskilloskooppi:	Näytteenottonopeus on 10,24 kHz (kaikki kahdeksan kanavaa).
Nopeat transientit:	Näytteenottonopeus voidaan valita 100 kHz...10 MHz nopeiden transienttien FFT-kanaville 1–4.

Verkon signaalijännitteet

Vaiheet ja N-johdin, jännite ja virta.

Online-tila

Vaihteleva virkistysnopeus. Toiminnon avulla tarkistetaan laitteen asetukset ja saadaan nopea yhteenveto oskilloskoopista, transienteista ja tapahtumista.

Yleiset tiedot

Epätarkkuus

referenssiolosuhteisissa, takuu 2 vuotta

Laatujärjestelmä

suunniteltu ja valmistettu ISO 9001: 2000 -standardin mukaan

Ympäristön olosuhteet

Käyttölämpötila -alue:	-0 °C...+50 °C
Toimintalämpötila -alue:	-20 °C...+50 °C
Säilytyslämpötila -alue:	20 °C...+60 °C
Referenssilämpötila:	23 °C ±2 K
Ilmastoluokka:	B2 (IEC 654-1), -20 °C...+50 °C
Suurin käyttökorkeus merenpinnasta:	2 000 metriä: enintään 600 V CAT IV^, sähkön syöttö: 300 V CAT III 5000 m: enint. 600 V CAT III^, sähkön syöttö: 300 V CAT II * riippuen mittapäästä

Referenssiolosuhteet

Ympäristön lämpötila:	23 °C ±2 K
Virtalähde:	230 V ±10 %
Taajuus:	50 Hz/60 Hz
Signaali:	ilmoitettu syöttöjännite U_din
Keskiarvoistus:	10 minuutin jaksoissa

Kotelointi

eristetty, tukeva muovikotelo

EMC

Emissio:	Luokka A (IEC/EN 61326-1)
Immuniteetti:	IEC/EN 61326-1

Sähkön syöttö-

jännite:	AC: 83...264 V, 45...65 Hz
	DC: 100 V...375 V
Turvallisuus:	IEC/EN 61010-1 2nd edition
	300 V CAT III
Tehonkulutus:	enintään 54 V A
Akkupaketti:	NIMH; 7,2 V; 2,7 Ah
	Sisäinen akusto takaa toiminnan jatkumisen 40 minuuttia sähkökatkoksen jälkeen. 40 minuutin kuluttua (tai kun akkujen lataus on kulunut loppuun) Fluke 1760 -laitteesta katkeaa virta. Kun virta palautuu, mittaus jatkuu katkoa edeltäneillä asetuksilla. Käyttäjä voi itse vaihtaa akun.

Näyttö

	Fluke 1760-tallennuslaitteessa on LED-merkkivalot, jotka osoittavat 8 kanavan, vaihejärjestyksen, sähkön syötön (verkko tai akku), muistin käytön, aikasynkronoinnin ja tiedonsiirron tilan.
Virta-LED:	• Kiinteä valo: normaali sähkön syöttö verkosta.
	• Sammutettu: sisäisen akusto käytössä sähkökatkoksen aikana.
Kanava LEDit	Kolmen värin LED-merkkivalot (jokaisella kanavalla oma)
	• ylikuormitus
	• alikuormitus
	signaalin taso nimellisalueella

Tallennusmuisti

2 Gt Flash-muisti mallista riippuen

Muistin malli

Lineaarinen

Liityntä

Ethernet (100 Mt/s), yhteensopiva Windows® 98/ME/NT/2000/XP:n kanssa, ulkoinen modeemi RS-232-kaapelilla

RS 232 -liitännän siirtonopeus

9600 Baud...115 kBaud

Mitat

325 mm x 300 mm x 65 mm (K x L x S)

Paino

noin 4,9 kg (ilman lisälaitteita)

Takuu

2 vuotta

Kalibrointiväli

Luokalle A suositellaan yhtä vuotta, muuten kahta vuotta

Signaalitiedot

Alue 50 Hz:n järjestelmille

50 Hz ±15 % (42,5 Hz...57,5 Hz)

Alue 60 Hz:n järjestelmille

60 Hz ±15 % (51 Hz...69 Hz)

Erottelukyky

16 ppm

Näytteenottotaajuus 50 Hz:n taajuudelle

10,24 kHz; näytteenottonopeus on synkronoitu verkon taajuuden kanssa.

Taajuuden mittauksen poikkeama

<20 ppm

Sisäisen kellon poikkeama

<1 s / päivä

Mittausjaksot

	Jaksojen arvojen kerääminen IEC 61000-4-30-standardin Luokan A mukaan.
Minimi- ja maksimiarvot:	Puoli jaksoa, esimerkiksi 10 ms RMS-arvot, 50 Hz
Transientit:	Näytteenottonopeus 100 kHz...10 MHz per kanava

Harmoniset

IEC 61000-4-7:2002: 200 ms

Välkyntä

EN 61000-4-15:2003: 10 min. (Pst), 2 h (Plt)

Mittaustulot

Tulojen lukumäärä

Kahdeksan galvaanisesti eristettyä kanavaa jännitteen ja virran mittaamiseen.

Mittapäiden turvallisuus

Turvaluokitus 600 V CAT IV:een asti anturista riippuen

Perusturvallisuus

300 V CAT III

Nimellisjännite (RMS)

100 mV

Alue (huippuarvo)

280 mV

Ylikuormitus (RMS)

1000 V, jatkuva

Jännitteen nousunopeus

enintään 15 kV/µs

Tulon resistanssi

1 MΩ

Tulon kapasitanssi

5 pF

Tulon suodatus

Kullakin kanavalla on alipäästösuodatin, anti-aliasing-suodatin ja 16-bittinen A/D-muunnin. Kaikilta kanavilta otetaan näytteet synkronoidusti yhteisellä kvartsilukitulla kellopulssilla.

Suodattimet suojaavat transienteilta ja rajoittavat signaalin nousunopeutta, vähentävät suuritaajuuksisia komponentteja ja erityisesti kohinajännitettä, joka on yli puolet 80 dB:n A/D-muuntimen näytteenottonopeudesta. Näin päästään hyvin pieniin mittausvirheisiin poikkeuksellisen laajassa amplitudissa. Tämä pätee myös erittäin vaativissa tilanteissa, esimerkiksi kun kyseessä on transienttiylijännite muuntimien lähtöpuolella.

Poikkeamat

Poikkeama referenssiolosuhteissa

	Epätarkkuus jänniteanturit mukaan lukien on standardin IEC 61000-4-30 luokan A vaatimusten mukainen. Kaikki jänniteanturit sopivat DC-virralle 5 kHz:iin asti
1000 V mittapäällä	0,1%; Udin = 480 V ja 600 V P-N
600 V mittapäällä	0,1%; Udin = 230 V P-N

Harmonisten yliaaltojen epätarkkuus

Luokka I (EN 61000-4-7:2002)

Referenssiolosuhteet

	23 °C ±2 K, suhteellinen kosteus alle 60 %
	Lämmennyt laite yli 3 h
	Virtalähde: 100 V... 250 V AC

Lämpötilaryömintä

100 ppm / K

Ikääntyminen

alle 0,05 % / vuosi

Common mode rejection

yli 100 dB/50 Hz

Lämpötilaryömintä

Lämmön vaikutus vahvistuksen muutokseen: <0,005 %/K

Ikääntyminen

Vanhenemisesta johtuva vahvistuksen muutos: <0,04 %/vuosi

Häiriö

Kohinajännite, tulon oikosulkuvirta: <40 µV

±(0,2 % lukemasta + 0,1 % anturista)
