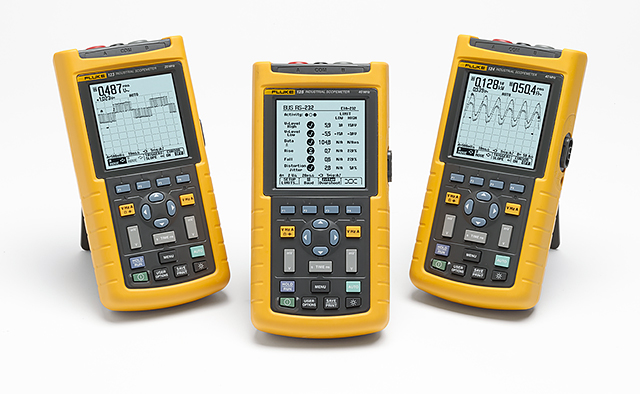

Fluke ScopeMeter® 120-sarjan kannettavat oskilloskoopit

Kolme työkalua yksissä kuorissa




Teollisuuden vianhaun ja asennuksen sovelluksiin ei tarvitse etsiä ratkaisua kauempaa kuin Fluken integroidusta 120-sarjasta. Yhdessä helppokäyttöisessä ja edullisessa laitteessa on oikeastaan 3 laitetta yhdessä: oskilloskooppi, yleismittari ja ”paperiton piirturi”.



Toiminnot:

  • Kaksikanavainen 40 MHz:n tai 20 MHz:n digitaalioskilloskooppi
  • Kaksi 5 000 lukeman True-RMS-digitaaliyleismittaria
  • Automaattiset mittaukset
  • Kaksikanavainen TrendPlot™-piirturi
  • Connect-and-View™-liipaisu vapauttaa kädet
  • Suojatut mittausjohdot oskilloskooppi-, resistanssi- ja jatkuvuusmittauksiin
  • Fluke 124- ja 125-malleissa 10:1-jännitemittapää suurtaajuusmittauksiin
  • Käyttöaika akulla jopa seitsemän tuntia
  • 600 V CAT III -turvaluokitus
  • Optisesti erotettu PC-liitäntä
  • Kestävä ja kompakti kotelointi

Fluke 125 soveltuu myös väylätarkistuksiin ja tehomittauksiin.

Nykypäivän monimutkaisissa järjestelmissä tavallinen mittari ei enää anna tarpeeksi yksityiskohtaista tietoa vianhakua varten. Signaalien poikkeamat, katkokset ja piikit, jotka voivat aiheuttaa koneen toimintahäiriön, näkyvät parhaiten oskilloskoopissa. ScopeMeter 120 -sarja mahdollistaa aaltomuotojen samanaikaisen tarkistamisen ja mittaamisen. Ainutlaatuinen Connect-and-View™ -liipaisu näyttää käytännöllisesti katsoen minkä tahansa signaalin aaltomuodon automaattisesti. Mittaus käy käden käänteessä!



Kolme työkalua yksissä kuorissa:

  • Kaksikanavaisilla mittauksilla näet mittarilukeman ja aaltomuodon samanaikaisesti
  • ScopeMeter 120 -sarja sisältää 40 tai 20 MHz:n kaksikanavaisen digitaaliskoopin, kaksi true-rms-yleismittaria ja kaksikanavaisen TrendPlot™-piirturin - kaikki samassa, kätevässä akkukäyttöisessä laitteessa – pelkkä ScopeMeter 123/124 riittää



Mittaat kaiken yksillä johdoilla

  • Tarkista moottorin käynnnistyskondensaattori ScopeMeter 120 -sarjalla
  • Suurtaajuisen aaltomuodon mittaus, kapasitanssi- ja resistansimittaukset sekä jatkuvuustestaus onnistuvat kaikki suojatuilla mittausjohdoilla
  • Aikaa ei haaskaannu johtojen etsimiseen ja vaihtamiseen



Teet takuulla parempaa työtä:

  • Avaa mittausvalikko ja valitse 26:sta skooppi- ja yleismittarimittauksesta
  • Jos työskentelet paineen alaisena ahtaissa tai vaikeapääsyisissä paikoissa, haluaisit varmaan keskittyä itse työhön, etkä niinkään kädessäsi olevaan mittariin
  • ScopeMeter 120 -sarjassa on automaattinen Connect-and-View -liipaisu
  • Sinun ei tarvitse huolehtia triggauksista ja asetuksista, sillä kaikki työssäsi tarvittava tieto on näytössä



Liikkuvuutta akkukäytöllä:

  • Jopa 7 h toiminta-aika akulla vapauttaa sinut verkkojohdoista todelliseen kenttätyöskentelyyn
  • Käteensopivan muotonsa ansiosta (paino vain 1,2 kg) ScopeMeteriä on mukava ja helppo kantaa
  • Luja ja roiskevesitiivis kotelo takaa pitkän iän ja luotettavan toiminnan ankarimmissakin teollisuusolosuhteissa



Kelluvat mittaukset, turvaluokiteltu:

  • Perinteisellä oskilloskoopilla voi mitata ainoastaan verkkojännitteen maahan nähden
  • Fluke 120 -sarjalla tehdä kelluvia mittauksia ilman riskiä oikosulusta maatasojen kauttakytkentää tehdessä
  • ScopeMeter 120 -sarja ja sen suojatut mittausjohdot on turvaluokiteltu teollisuuden tehonsyöttöjärjestelmien 600V CAT III -mittauksiin
  • Käyttämällä VPS40-mittapäätä, 1000 V CAT II -mittauksiin on täysi tuki!
  • Optisesti erotetun RS-232 -liitännän avulla ScopeMeter 120-sarja voidaan liittää turvallisesti kirjoittimeen tai PC:hen myöhempää analyysiä ja dokumentointia varten FlukeView-ohjelmiston avulla



Connect-and-View™-liipaisu takaa välittömän, vakaan näytön:

  • Connect-and-View sieppaa monimutkaisimmatkin moottorikäytön signaalit
  • Skoopin käyttäjät tietävät, kuinka vaikea asia triggaaminen eli liipaisu voi olla. Väärien asetusten takia tulokset voivat olla epävakaita ja toisinaan täysin virheellisiä
  • Fluken ainutlaatuinen Connect-and-View tunnistaa signaalit ja hakee automaattisesti oikean liipaisun. Se tuottaa vakaan, luotettavan ja toistettavan näytön käytännöllisesti katsoen kaikista signaaleista, moottorikäyttö- ja ohjaussignaalit mukaan lukien - nappeja painamatta
  • Signaalimuutokset tunnistetaan heti ja asetukset säätyvät, niin että näyttö pysyy vakaana
  • Hyödyt nopeudesta ja käyttömukavuudesta tehdessäsi mittaussarjoja nopeassa tahdissa



TrendPlot™:n avulla löydät satunnaisviat nopeasti:

  • Kursorit ja zoom auttavat analysoimaan TrendPlot-tallennuksia
  • Hankalimpia löydettäviä ovat hetkittäiset satunnaisviat. Ne voivat johtua huonoista liitoksista, pölystä, liasta, syöpymisestä tai ihan vain rikkoutuneesta johtimesta tai liittimestä. Laite voi pysähtyä myös muista syistä, esimerkiksi verkkojännitteen heilahduksista tai moottorin käynnistyksistä ja pysäyttämisistä
  • Et ole välttämättä juuri silloin paikalla, mutta ScopeMeter on. Tämä paperiton piirturi-toiminto tulostaa huippuarvojen minimin ja maksimin sekä keskiarvon jopa 16 päivän ajalta
  • Kahdella kanavalla saa erilaisia jännitteen, virran, lämpötilan, taajuuden ja vaiheen mittausyhdistelmiä aika- ja päivämäärämerkinnöin - näin pääset vian jäljille nopeasti



Tekniset tiedot:

Oskilloskoopin kaistanleveys
Fluke 125:  40 MHz
Fluke 124:  40 MHz
Fluke 123:  20 MHz
Kaksikanavainen True RMS -mittari
   Vdc, Vac, Vac+Vdc, resistanssi, jatkuvuus, dioditestaus
   Virta, °C, °F, kapasitanssi, dBV, dBm, muotokerroin, lukeman pito ja nollaus
TrendPlot-piirturi
   Automaattinen pystyskaalaus ja aika-akselin tiivistys
   Näyttää senhetkisen, MIN- MAX- ja AVG-lukeman.
Kursorit
Fluke 125/124:  ∆T, 1/∆T, V, ∆V, nousu- ja laskuaika
Suurin reaaliaikainen näytteenottonopeus
   25 MS/s
Vastaava näytteenottonopeus
   enintään 2,5 GS/s (125, 124) tai 1,25 GS/s (123).
Tulot ja digitoijat
   2
Aikakanta-alue / jakoväli
Fluke 125/124:  20 ns - 1 min/div
Fluke 123:  10 ns - 1 min/div
Tulon herkkyys /jakoväli
   5 mV - 500 V/div
Liipaisutyypit
   Connect-and-View™, Free Run, yksittäis-, reuna-, video-, ulkoinen liipaisu
Häiriöpiikit
   40 ns
Scope-mittaukset
   Automaattiset mittaukset: 26 (kaikki mittauslaitteet) Lisäksi Fluke 125 -mallissa on muita mittaustoimintoja yksivaiheisten ja symmetristen kolmivaiheisten (delta) järjestelmien tehon (W, VA, VAR) ja tehokertoimen (PF) mittaamiseen.
Harmonisten mittaus
   Fluke 125 -mallilla voi analysoida tehosignaalien harmonisia yliaaltoja. Lisätietoja on seuraavassa.
Suurin muistin koko
   512 min/max pistettä per tulo
Muisti
Fluke 125/124:  20 näytöllistä ja asetusta
Fluke 123:  10 näytöllistä ja asetusta
Muut tehomittaustoiminnot (vain Fluke 125)
Mittaustyypit:
 Watti
 VA
 VAR
 tehokerroin (PF)
Tehoasetukset:
   yksivaiheinen tai symmetrinen kolmivaiheinen (delta) virransyöttö
Jännitteen mittaus
   Kanava A; STL120, jännitemittapää tai suora tulo
Turvallinen enimmäistyöskentelyjännite
   Kanava B, i400s (mukana) tai muu yhteensopiva virtapihti
Virtapihdin tai sivuvirtavastuksen herkkyys:
   0,1 / 1 / 10 / 100 / 1000 mV/A, 10 mV/mA ja 400 mV/A.
Harmonisten mittaus (vain Fluke 125)

   Muuntaa aaltomuototiedot harmonisten yliaaltojen näytöksi (FFT-prosessoinnilla), joka näyttää 1.–33. harmonisen suhteelliset amplitudit
Analysoitu aaltomuoto:
   Jänniteaaltomuoto (kan. A), nykyinen aaltomuoto (kan. B) tai teho (kan. A x kan. B), automaattisesti luotu.
Harmonisten taajuusalue:
   DC 33. harmoniseen saakka (perustaajuuteen 60 Hz saakka)
   DC 24. harmoniseen saakka (perustaajuuteen 400 Hz saakka)
Näyttö
   Pylväsnäyttö, jossa 1.–33. harmoninen ja DC; amplitudi prosentteina suhteessa perustaajuuteen
Mittaukset:
   Yksittäisten harmonisten yliaaltojen suhteellinen amplitudi
   THD (%r tai %f).
Ympäristöolosuhteet
Käyttölämpötila
   0 ºC … 50 ºC
Säilytyslämpötila
   -20 °C … +60 °C
Käyttökorkeus merenpinnasta
   3000 m
Turvallisuussuunnittelu
Sähköturvallisuus
   600V CAT III (EN61010-1)
Mekaaniset ja yleiset tiedot
Koko
   232 x 115 x 50 mm
Paino
   1,2 kg
Takuu
   3 vuotta osille ja työlle (1 vuosi lisävarusteille)
Paristojen käyttöikä
   7 tuntia NiMH-akulla
RS-232/USB-liitäntä
   Optisesti erotettu liitäntä tulostimeen tai tietokoneeseen PM9080/OC4USB-lisävarusteella
